본 보고서는 삼성 제일모직 종합연구소
가공연구팀에 의해 분석,결과 보고된 거림 화학 보빈의 CAE
분석 보고서입니다. |
 |
|
|
 |
 |
CAE(Computer
Aided Engineering)는 CAD를 통해 설계된
제품의 제작
전에 실제 작업과정(사출, 압출, 반도체칩 등)의 모사나 사용과정(차체의 구조, 진동충격해석,
비행기 유체해석, 건축물 및 교량의 구조해석 등)의 모사를 통해 안전하고
값싼 제품을 효율적으로 생산하며 시행착오를 줄이고 잘못된 Design에 대한 보완, Troubleshooting을
목적으로 한다.
|
|
|
 |
| 해석시
재료는 당사 BC-0140H를
적용하였으며, 4점의 터널 gate/runner system을 가지고, crack이 발생하
는 wire 감기는 부분에 설치된 flow
leader용의 rib의 길이를
변경해 가며 진행하였다. |
|
|
 |
 |
 |
 |

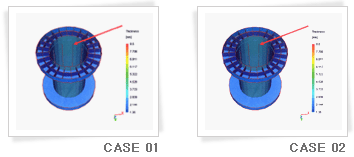

- CASE
01은 기존의 성형품 형상이며, CASE
02는 자사가 제안한 성형품 형상임. ( 적색 화살표
부분은 flow leader용으로 설치된 rib의 한계선임 )
- CASE
03는 기존에 설치된 flow leader형 rib의
폭을 늘린경우임.
|
|
|
 |
 |

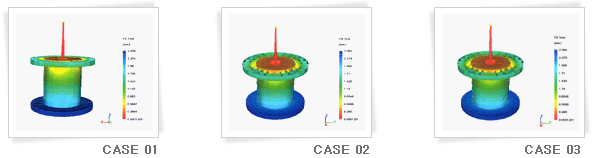

- 유동해석 결과 중 유동
패턴을 나타내주는 결과임.
- 모두 양호한
유동패턴을 보이고 있음.
|
|
|
 |
 |

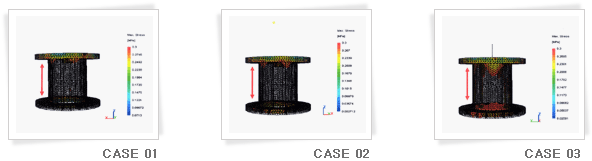

- 유동해석 결과 중 전단응력분포을
나타내주는 결과임.
- wire가 감기는 부분에 전단응력이
많이 걸리고 있음을 알 수있음.
|
|
|
 |
 |

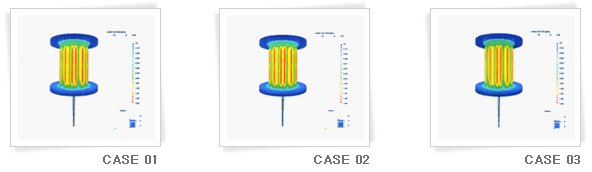

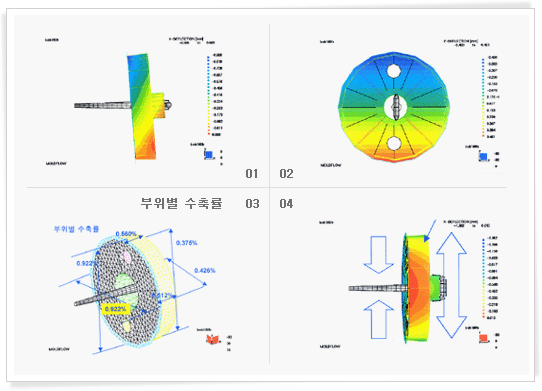

- stress 해석 결과 중 온도분포을
나타내주는 결과임.
|
|
|
 |
 |
|
2
Side Gate System |
Gate
|
Run |
Sprue
|
1.0
mm |
5.0
mm |
8
mm |
|
 |
|
공
정 조 건 |
금형온도
|
60
도 |
수지온도 |
205도 |
사출시간 |
1.9초 |
보
압 |
35Mpa |
보압시간 |
3초 |
냉각시간 |
20초 |
|
|
|
|
